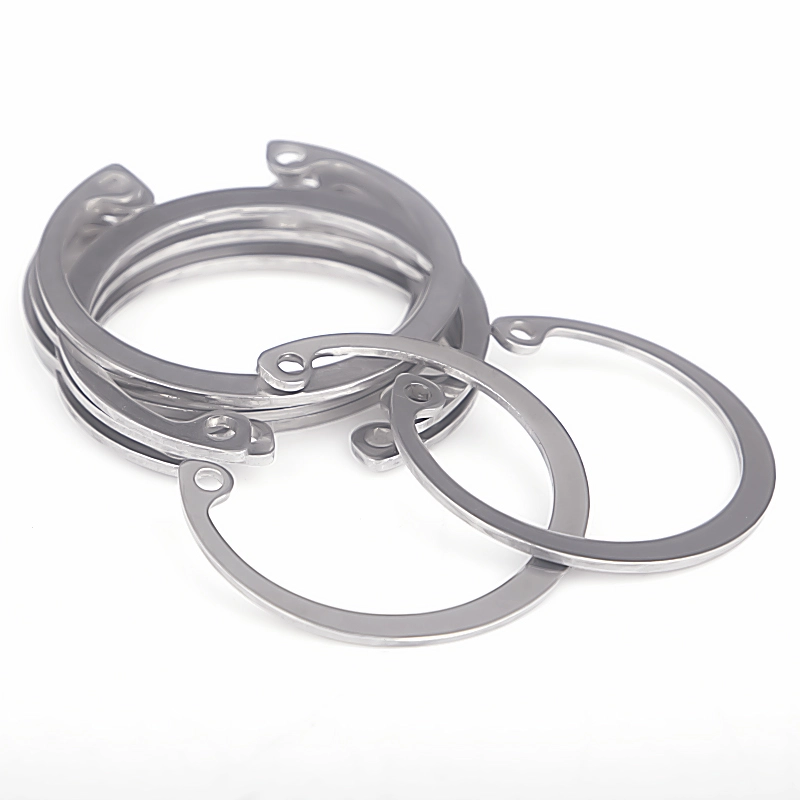

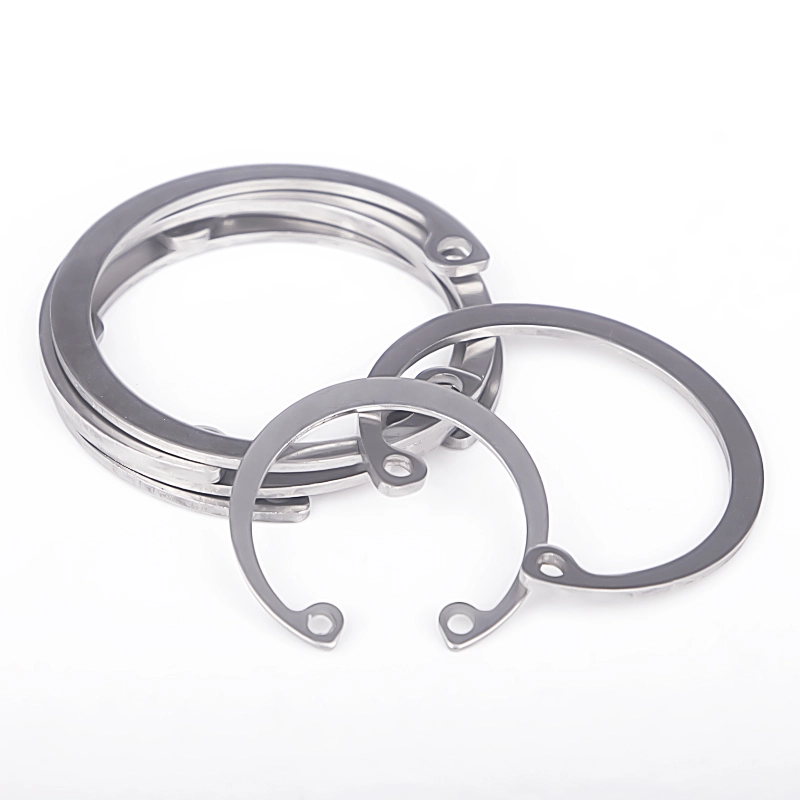

Circlip interne/anneau de retenue de trou en acier inoxydable DIN 472

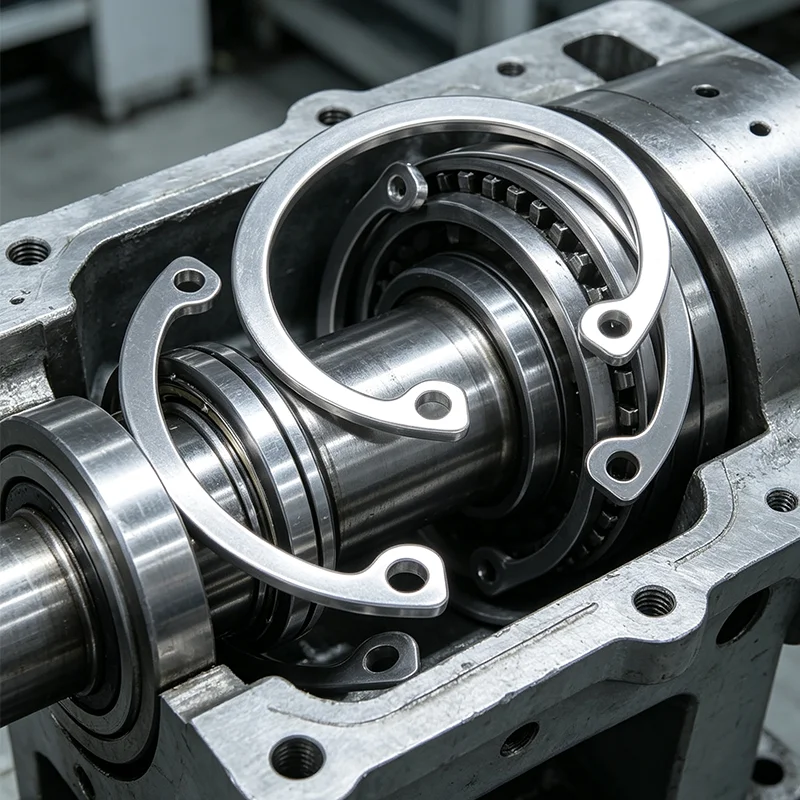

Différent des circlips externes d'arbre DIN 471 pour le serrage de l'arbre extérieur, le circlip interne/bague de retenue de trou en acier inoxydable DIN 472 de l'usine Wanluo présente une structure élastique à ouverture vers l'intérieur, spécialement conçue pour serrer et limiter les rainures des trous intérieurs. Avec des performances d'expansion élastique et de serrage fiables, il est intégré dans des rainures de précision pour fixer les broches, les roulements, les arbres intérieurs et les composants intégrés, empêchant efficacement les pièces internes de tomber et de se déplacer axialement sous l'effet des vibrations de fonctionnement et de l'impact de la charge. Doté d'une structure compacte, d'une haute précision de serrage et d'un assemblage facile, il s'agit d'une fixation standard de base pour l'assemblage mécanique intégré et la limite précise de la position des trous.

Conception de construction de produits et processus de fabrication industrielle

Les circlips à trous internes DIN 472 adoptent de l'acier à ressort de haute pureté et des matériaux en acier inoxydable de première qualité, traités par un estampage de précision intégré, un traitement thermique global de trempe et de revenu et une coupe fine des bords. La structure unique d'ouverture vers l'intérieur et les trous de montage symétriques s'adaptent parfaitement aux pinces à circlips professionnelles pour une installation et un démontage rapides. Le radian du cercle extérieur et le diamètre de serrage sont calibrés avec précision pour obtenir un contact complet et un ajustement serré avec les rainures des trous intérieurs standard, évitant ainsi un serrage lâche, un décalage ou une chute. L'épaisseur globale du corps de l'anneau est uniforme avec une excellente ténacité élastique et résistance à la fatigue, maintenant des performances de serrage stables après une expansion répétée et un fonctionnement cyclique à long terme sans déformation permanente ni défaillance élastique. La surface lisse sans bavures protège efficacement le diamètre intérieur de la paroi du trou et les pièces ajustées avec précision contre les rayures et l'abrasion, répondant aux normes d'assemblage mécanique de haute précision.

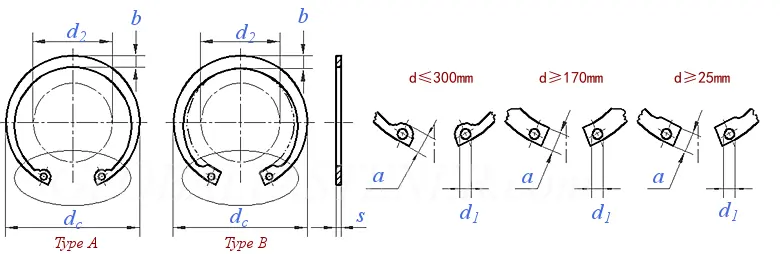

Paramètre du produit

Faits saillants de la supériorité des produits et scénarios d’application intersectoriels

1. La structure de serrage professionnelle du trou intérieur correspond parfaitement aux tailles de rainures de trou standard, fournissant une force de serrage élastique circonférentielle uniforme, limitant efficacement le mouvement axial des roulements intégrés, des arbres et des pièces de broche pour empêcher le détachement des composants internes.

2. Le processus de traitement thermique intégral strict améliore la stabilité élastique et la ténacité mécanique, garantissant l'absence de fatigue élastique, de relaxation ou de fracture après une vibration à long terme et un assemblage répété, maintenant une précision limite précise à long terme.

3. La conception symétrique à double trou permet une installation et un démontage à expansion rapide avec une pince à circlips spéciale, améliorant considérablement l'efficacité de l'assemblage de production et la commodité de maintenance ultérieure de l'équipement, adaptée à la production par lots industriels à grande échelle.

4. La finition ultra-lisse sans bavures protège la paroi intérieure du trou et les pièces assorties avec précision de l'abrasion et des rayures, évitant ainsi les dommages d'assemblage et la gigue de l'équipement, assurant un fonctionnement stable des structures mécaniques de précision.

5. Les solutions diversifiées de matériaux et de traitement de surface s'adaptent à de multiples scénarios de travail, largement utilisées dans les composants hydrauliques et pneumatiques, les pièces de précision automobiles, les appareils électroménagers, les équipements d'automatisation et les structures de limite de position des trous d'ingénierie mécanique.

FAQ

Q1 : Quel est l'objectif principal du circlip DIN 472 ?

A1 : DIN 472 est un circlip à trou interne, installé à l'intérieur de trous pré-ouverts et intégré dans des rainures de trous. Il est utilisé pour fixer et limiter les roulements, arbres et pièces cylindriques intégrés afin d'éviter la chute axiale et le déplacement des composants internes.

Q2 : Principales différences entre DIN 472 et DIN 471 ?

A2 : DIN 471 est un circlip externe pour le serrage extérieur de l'arbre avec ouverture vers l'extérieur ; DIN 472 est un circlip interne pour le serrage intérieur du trou avec ouverture vers l'intérieur. Les deux ont des directions de contrainte structurelle opposées et ne sont absolument pas interchangeables, formant un ensemble complet de fixations de limite d'arbre et de trou.

Q3 : Le circlip DIN 472 est-il facile à déformer lors de l'installation ?

A3 : Non. Nos produits adoptent un traitement professionnel de trempe de l’acier à ressort avec une forte ténacité et rigidité. L'installation d'extension d'outil standard ne provoquera pas de déformation permanente et le circlip peut rapidement rebondir à la taille standard pour un serrage serré.

Q4 : Quels scénarios conviennent à la norme DIN 472 ?

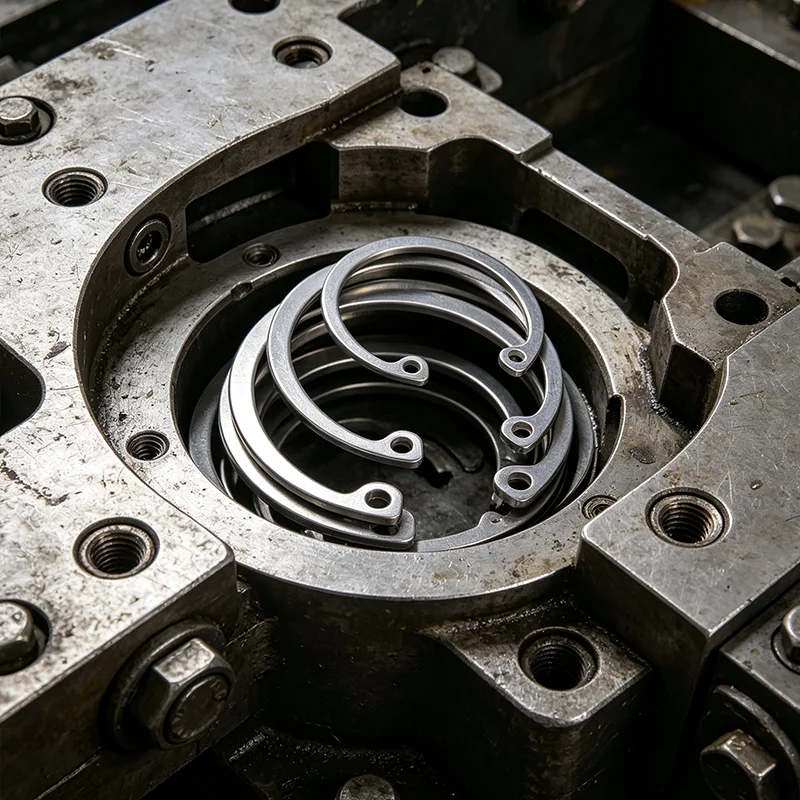

A4 : Il est largement applicable à tous les scénarios de limite de trous intégrés, tels que les trous de valve hydraulique, les trous de roulement de moteur, les trous d'assemblage d'équipement, les pièces de cylindre, les trous d'instruments de précision et les structures de fixation mécaniques automatisées de la cavité intérieure.

Q5 : Des circlips à trous non standard personnalisés peuvent-ils être fournis ?

R5 : Oui. Nous prenons en charge la personnalisation du diamètre intérieur et extérieur spécial, de l'épaisseur, de la taille correspondante des rainures et du traitement de surface anticorrosion élevé pour répondre aux exigences limites personnalisées des positions de trous mécaniques spéciales.
