Vis à métaux antichute à tête cylindrique fendue

Paramètre du produit

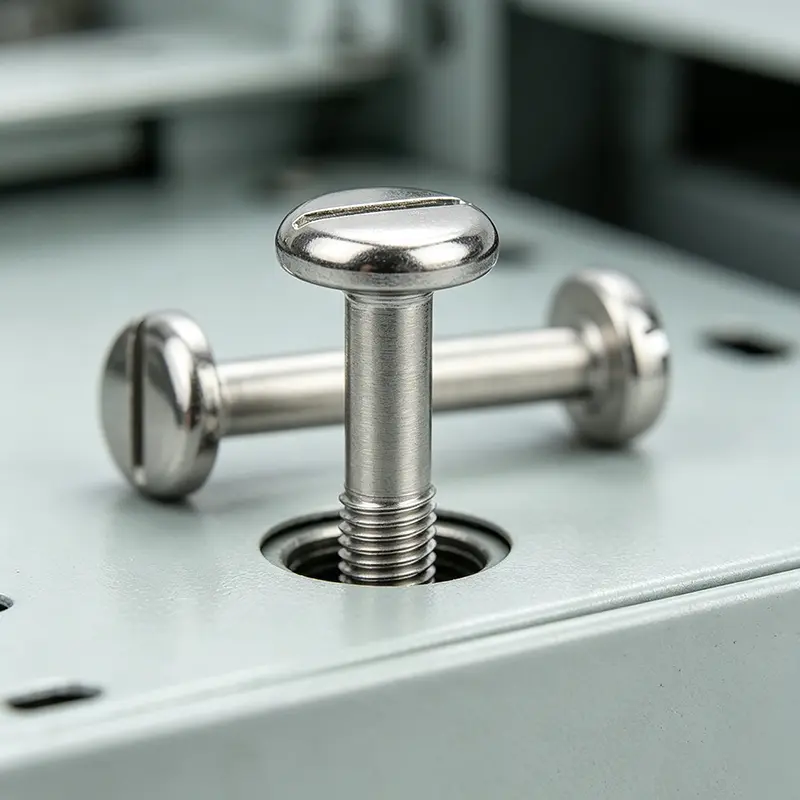

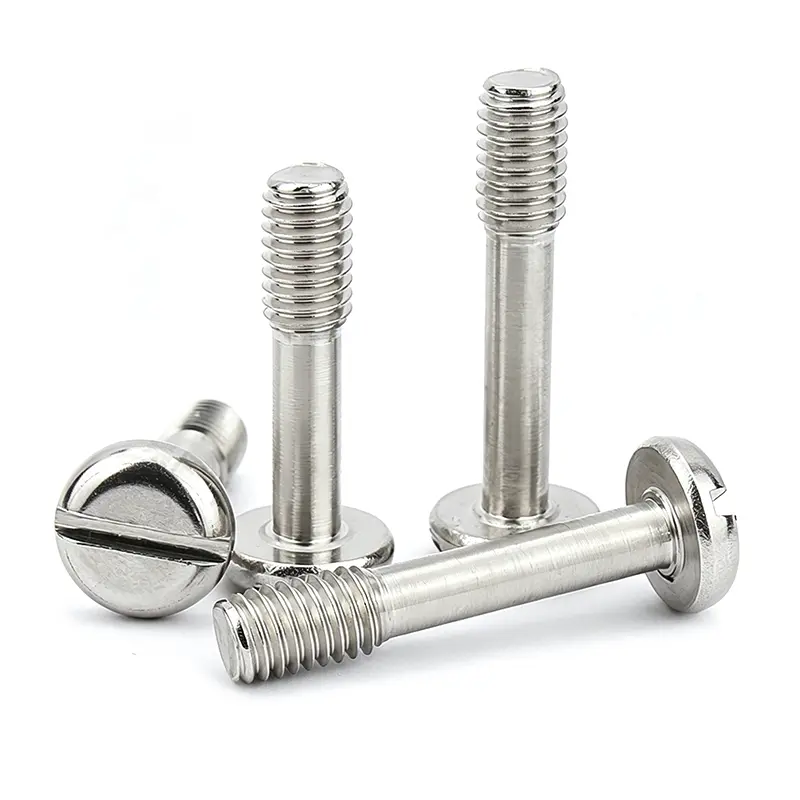

Principe structurel anti-chute captif à tige partielle

La valeur fondamentale de la vis de retenue à tête cylindrique fendue vient de son architecture spéciale à filetage partiel, qui résout le problème pratique de la perte de petites vis lors de démontages répétés. La section médiane du corps de la vis conserve une tige lisse non filetée ; seul le segment de queue porte des filetages machine. Une fois dévissée, une fois que le filetage sort complètement de l'écrou homologue, la tige lisse glisse à l'intérieur du trou du composant, tandis que la tête cylindrique limite la course vers l'extérieur afin que la vis ne puisse pas se séparer et tomber de l'assemblage. Les opérateurs peuvent ouvrir les couvercles et les panneaux sans se soucier des petites attaches égarées ou perdues. La large tête panoramique offre une grande surface de contact pour répartir les contraintes de compression et éviter les bosses en surface. L'entraînement à fente droite prend en charge le fonctionnement simple d'un tournevis à lame plate sans nécessiter d'outillage spécial, idéal pour les boîtiers et couvercles fréquemment entretenus.

Performance des matériaux en acier inoxydable pour un service à cycles répétés

Ces vis mécaniques anti-chute adoptent l'acier inoxydable 304/316 sélectionné pour les scénarios de démontage fréquent. Le matériau équilibre la dureté et la ductilité de la surface, résistant à l'usure des têtes fendues après de nombreux cycles de tournevis. Une bonne résistance à la corrosion gère les environnements de travail des équipements d’armoire, notamment l’humidité intérieure, l’air humide extérieur et les conditions de légers brouillards salins. Le traitement de passivation stabilise les performances anti-oxydation de la surface, empêchant ainsi le grippage des filetages et le gonflement de la rouille. La zone filetée et la tige lisse maintiennent une cohérence dimensionnelle stable d'un lot à l'autre, garantissant que la tige glisse librement à l'intérieur des trous de montage sans se coincer, tandis que l'engagement du filetage reste fiable lors de cycles de serrage-desserrage répétés.

Usinage de précision de vis de retenue à filetage partiel

La production contrôle strictement deux dimensions clés : la longueur effective du segment de filetage et le diamètre de la tige lisse. Les barres sont tournées en forme pour le formage de têtes cylindriques, le fraisage de rainures, la finition du diamètre de tige et le roulage de filets. Le processus de filetage génère des profils de filetage complets et lisses pour un accouplement fiable. La limite de transition entre la tige lisse et le filetage est positionnée avec précision selon les exigences du client, déterminant directement la course de desserrage maximale de la vis imperdable. Chaque pièce finie est soumise à une inspection sans faille du calibre de filetage, une vérification du diamètre de la tige et une vérification de la géométrie de la fente. La cohérence dimensionnelle garantit que les vis glissent en douceur dans les trous correspondants sans coller, tout en conservant l'effet anti-chute.

Assemblage de structure captive et remarques d'utilisation pratique

Les vis de retenue à tête cylindrique fendue sont spécialement conçues pour les assemblages où la vis doit rester attachée à un composant après le desserrage. Le trou de montage sur le panneau de recouvrement doit être dimensionné pour passer librement la tige lisse tout en s'arrêtant contre la tête panoramique. Ne serrez pas trop pendant l'installation ; une force excessive risque d’endommager la tête de fente ou de déformer la surface du panneau. Cette attache est destinée aux opérations d'ouverture-fermeture répétées ; il n'est pas destiné aux connexions à forte charge et à vibrations élevées. Lors de la conception de votre assemblage, confirmez la distance de course libre requise pour correspondre au rapport de longueur entre la tige lisse et la section filetée. Évitez d'appliquer une force de traction externe sur la vis desserrée, car cela pourrait endommager la transition tête-tige.

Personnalisation de dimensions spéciales et prise en charge de l'approvisionnement en volume de commande

Étant donné que les performances des vis de retenue dépendent fortement des rapports longueur tige/filetage, nous proposons un développement personnalisé ciblé pour les exigences spécifiques du projet. Nous pouvons ajuster la longueur de la tige lisse, la longueur du segment de filetage, la longueur totale de la vis et les dimensions de la tête pour satisfaire différents besoins en matière d'épaisseur de panneau et de déplacement captif. Les tailles standard sont stockées pour une expédition rapide des échantillons et des commandes en petits lots. Les commandes de projets en grand volume sont prises en charge avec une capacité de production par lots stable. Des rapports d'inspection dimensionnelle peuvent être fournis pour la vérification de la qualité entrante. Un marquage laser OEM et un emballage adapté à l'exportation sont disponibles pour les clients fabricants d'équipements.
