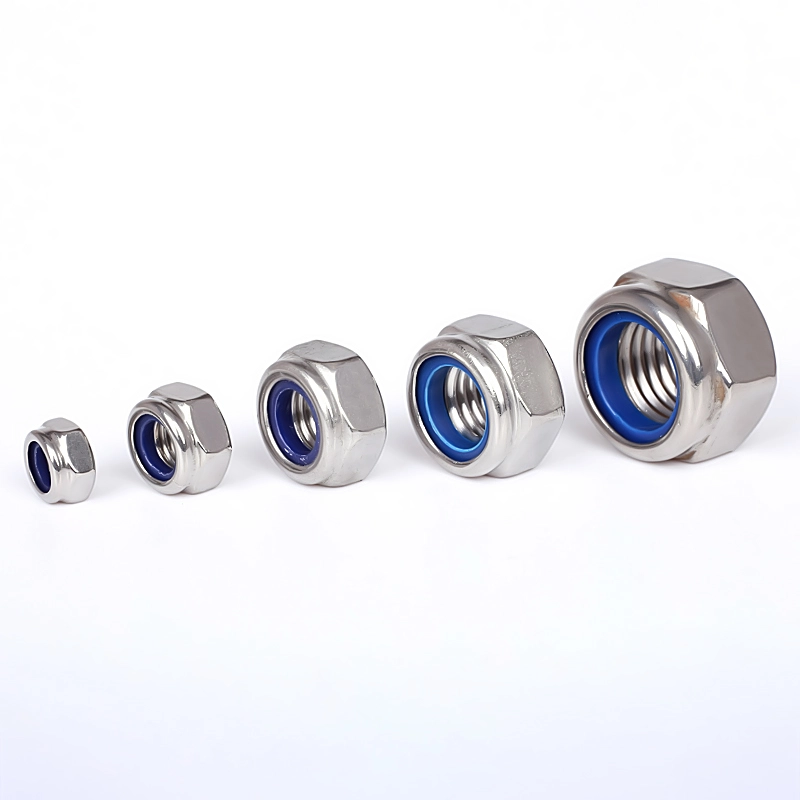

Écrou de verrouillage à insert en nylon

Spécialement développé pour les équipements d'exploitation dynamiques et sujets aux vibrations, l'écrou de verrouillage à insert en nylon de Chine de Wanluo est strictement conforme aux normes industrielles DIN 985. Contrairement aux écrous hexagonaux ordinaires qui reposent uniquement sur la friction du filetage pour le verrouillage, ce contre-écrou à insert en nylon adopte une structure anti-desserrage de serrage physique, résolvant le problème de desserrage à long terme des fixations traditionnelles sous des vibrations alternées et une charge dynamique.

Envoyer une demande

Product Description

L'écrou de verrouillage à insert en nylon de Chine du fournisseur Wanluo est doté de fonctions autobloquantes, anti-vibrations et anti-chute, améliorant considérablement la sécurité et la stabilité de la connexion mécanique. Nous prenons en charge la fourniture ponctuelle de taille réelle et le traitement personnalisé pour répondre aux demandes de fixation de haute fiabilité pour les équipements industriels.

Avantages uniques en matière de structure et de sécurité

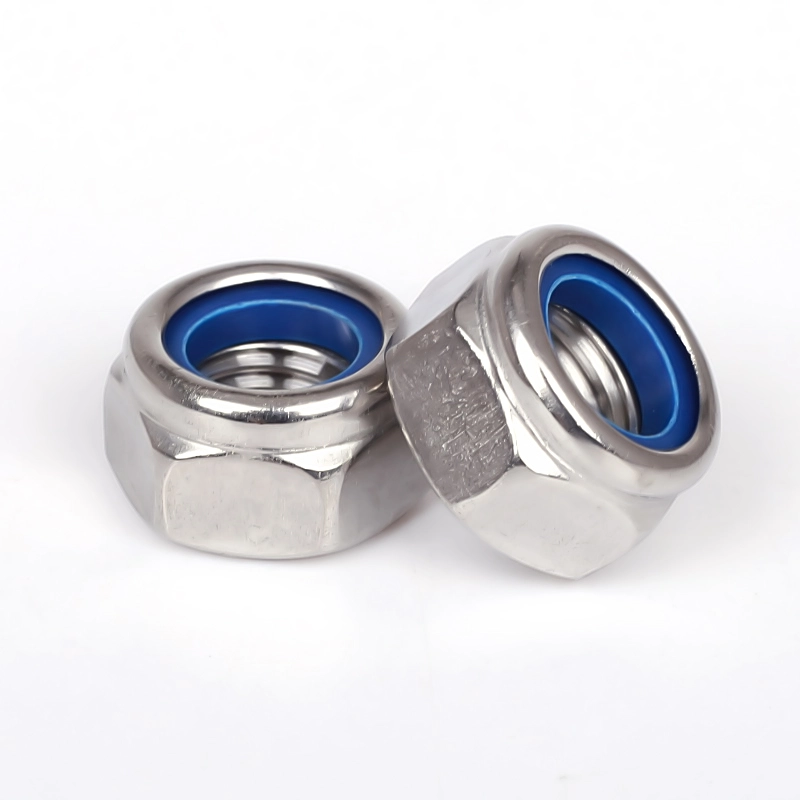

Cet écrou de blocage est équipé d'un anneau en nylon importé de haute précision intégré à la queue. Lors de l'assemblage, l'anneau en nylon est étroitement enroulé autour du filetage du boulon pour générer une force de serrage élastique, formant une zone de verrouillage par friction permanente. Cette structure peut résister efficacement aux vibrations mécaniques, aux secousses de l'équipement et au déplacement axial, évitant ainsi le desserrage et la chute des écrous. L'insert en nylon a une excellente résistance à la fatigue et ne vieillira pas et ne tombera pas en panne après des démontages répétés et un fonctionnement à long terme. Le corps principal est en acier inoxydable de haute pureté, avec une précision de filetage standard et une résistance à la corrosion, garantissant à la fois la sécurité du verrouillage et l'adaptabilité environnementale dans des conditions de travail complexes.

Paramètre du produit

Élément de paramètre	Spécification détaillée
Nom du produit	Écrou de blocage en acier inoxydable, écrou de blocage à insert en nylon
Norme exécutive	DIN 985, ISO 7040, GB/T 889.1, tailles personnalisées non standard
Matériel disponible	Acier inoxydable 304, 316, 316L ; Personnalisation en acier duplex disponible
Gamme de tailles	Tailles métriques complètes M3-M36, écrous de blocage à filetage fin personnalisables
Structure de base	Corps hexagonal + insert en nylon haute ténacité, structure anti-desserrage intégrée
Traitement de surface	Décapage et passivation, surface lisse sans bavures, anticorrosion et antirouille
Température de travail	Applicable pour un environnement de travail conventionnel de -40 ℃ à 100 ℃
Méthode d'emballage	Sac intérieur résistant à l'humidité + carton d'exportation, emballage sur palette pour les commandes en gros
Service d'approvisionnement	Vente en gros ponctuelle, personnalisation de la taille, approvisionnement unique en fixations mixtes

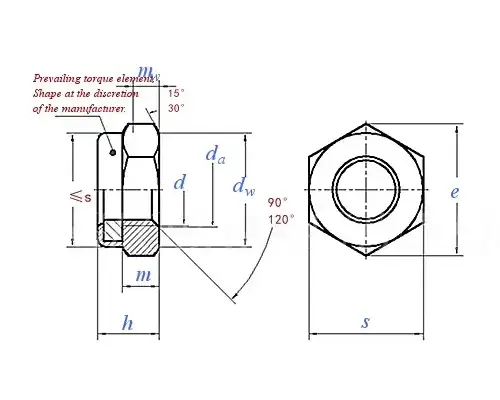

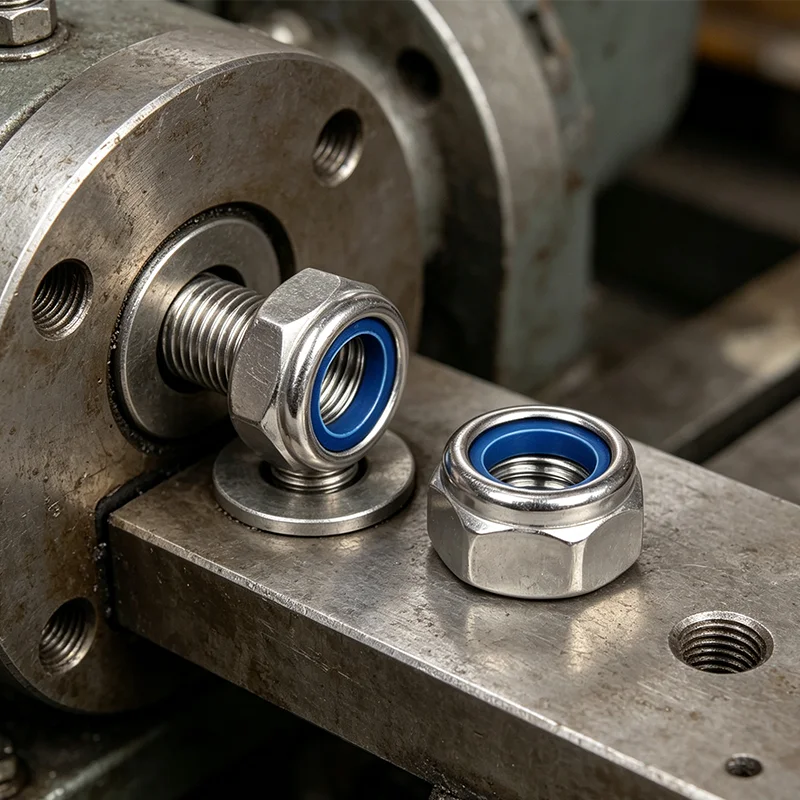

Nylon Insert Locking Nut

Taille du fil d			M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
P	Pas	Fil grossier	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
		Fil fin 1	/	/	/	/	/	1	1	1.5	1.5	1.5	2
		Fil fin 2	/	/	/	/	/	/	1.25	1.25	/	/	1.5
d_a	min		3	4	5	6	7	8	10	12	14	16	18
d_a	maximum		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
d_w	min		4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
e	min		6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
h	max=taille nominale		4	5	5	6	7.5	8	10	12	14	16	18.5
h	min		3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
m	min		2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
m_w	min		1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
s	max=taille nominale		5.5	7	8	10	11	13	17	19	22	24	27
s	min		5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16
pour 1000 unités≈kg			0.5	1	1.4	2.4	3	5.1	10.6	17.2	26	34	45

Taille du fil d			M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
P	Pas	Fil grossier	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
		Fil fin 1	2	2	2	2	2	2	3	3	3	3	3
		Fil fin 2	1.5	1.5	/	/	/	/	/	/	/	/	/
d_a	min		20	22	24	27	30	33	36	39	42	45	48
d_a	maximum		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
d_w	min		27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
e	min		32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h	max=taille nominale		20	22	24	27	30	33	36	39	42	45	48
h	min		18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
m	min		14	15	15	17	19	22	25	27	29	32	36
m_w	min		11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
s	max=taille nominale		30	32	36	41	46	50	55	60	65	70	75
s	min		29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
pour 1000 unités≈kg			65	75	100	162	212	317	415	499	628	771	998

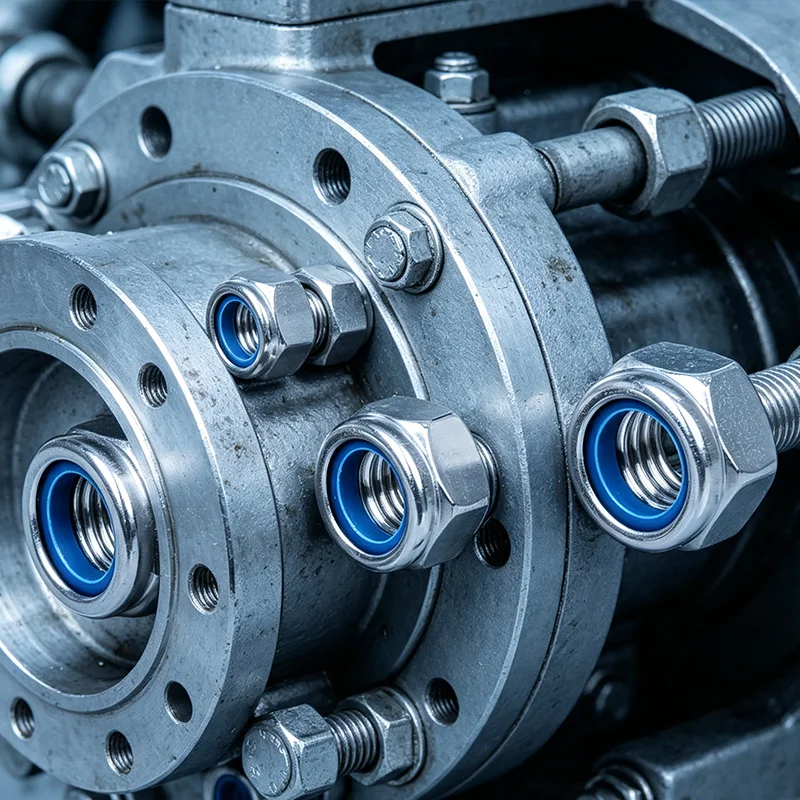

Avantages anti-vibrations et d'application

1. L'anneau en nylon hautement élastique intégré forme une force de serrage de filetage omnidirectionnelle, résolvant le problème fatal du desserrage des écrous ordinaires causé par les vibrations à long terme de l'équipement et les secousses mécaniques.

2. Aucun accessoire auxiliaire requis pour le verrouillage, simplifiant les procédures d'assemblage par rapport aux schémas de combinaison de rondelles élastiques, améliorant efficacement l'efficacité de l'installation sur site.

3. L'insert en nylon pour écrou de verrouillage de l'insert en nylon présente une bonne isolation et une bonne résistance à l'usure, évitant les morsures de filetage et les dommages causés par la friction du métal lors de démontages et de verrouillages répétés.

4. Le corps principal en acier inoxydable offre d'excellentes performances anticorrosion, s'adaptant aux équipements extérieurs, aux installations marines et aux environnements industriels humides pour un fonctionnement sûr à long terme.

5. Tolérance de filetage standard universelle, parfaitement adaptée à toutes les séries de boulons, goujons et tiges filetées, avec une forte polyvalence pour l'ingénierie mécanique, électrique et de construction.

Nylon Insert Locking Nut

FAQ

Q1 : Quelle est la différence essentielle entre les contre-écrous et les écrous hexagonaux ordinaires ?

A1 : Les écrous hexagonaux ordinaires reposent uniquement sur la friction du filetage pour le verrouillage et sont faciles à desserrer sous l'effet des vibrations. L'écrou de verrouillage à insert en nylon adopte une structure de serrage à insert en nylon, avec des fonctions actives anti-vibration et autobloquantes, qui peuvent maintenir un état de verrouillage stable dans des environnements de travail dynamiques.

Q2 : Les contre-écrous peuvent-ils être réutilisés à plusieurs reprises ?

A2 : Ils supportent un démontage et un assemblage répétés limités. L'anneau en nylon a une bonne récupération élastique. Pour les scénarios fréquents de débogage et de maintenance, il est recommandé de remplacer régulièrement les nouveaux écrous pour garantir un effet anti-desserrage optimal.

Q3 : Les contre-écrous en nylon sont-ils adaptés aux environnements à haute température ?

A3 : Les contre-écrous en nylon conventionnels conviennent aux conditions de travail à température normale et à basse température. Pour les équipements à haute température, nous recommandons des contre-écrous entièrement métalliques personnalisés pour éviter le vieillissement et la défaillance du nylon.

Q4 : L'anneau en nylon rayera-t-il le filetage du boulon ?

A4 : Le matériau en nylon est doux et résistant avec une paroi intérieure lisse. Cela ne provoquera pas de rayures ou d'usure sur le filetage du boulon pendant l'assemblage, protégeant ainsi efficacement l'intégrité du filetage des fixations assorties.

Q5 : Pour quels scénarios les contre-écrous sont-ils principalement utilisés ?

A5 : Ils sont largement utilisés dans les équipements à forte intensité de vibrations tels que les machines d'automatisation, les équipements de véhicules, les installations de pipelines, les équipements électriques et les structures d'ingénierie extérieures pour empêcher le desserrage des connexions.
