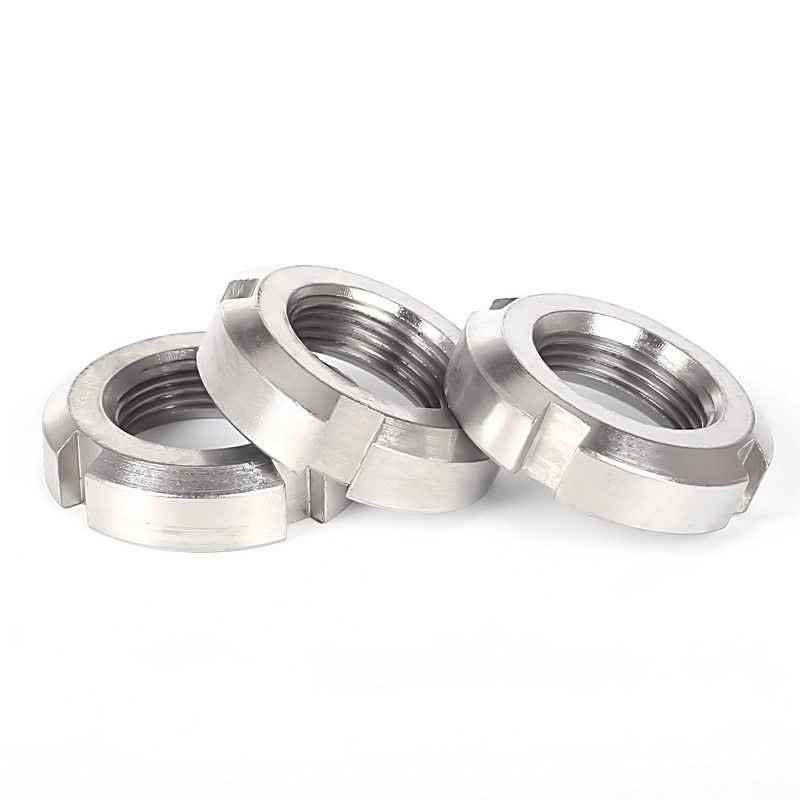

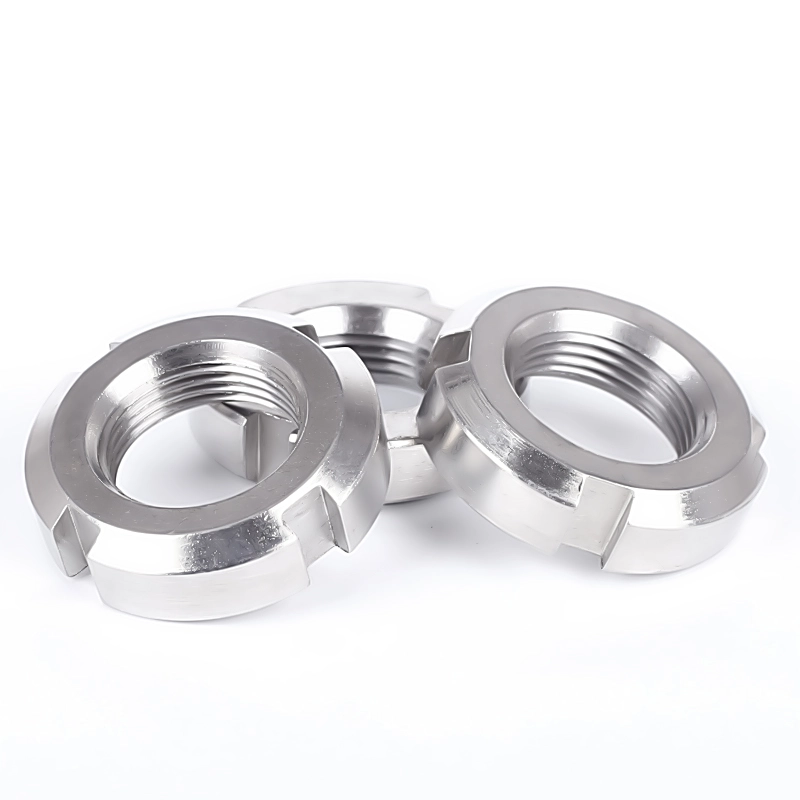

Écrou rond fendu DIN 981

Spécialement conçu pour la fixation des composants de l'arbre et le verrouillage de la limite axiale, l'écrou rond fendu DIN 981 fabriqué par la société Wanluo est fabriqué en stricte conformité avec les normes de précision industrielles allemandes. Différent des écrous de fixation polygonaux classiques, cet écrou rond à fente présente un corps entièrement circulaire avec des fentes latérales symétriques, conçu exclusivement pour le positionnement de la broche, du roulement et de l'arbre fileté.

Envoyer une demande

Product Description

L'écrou rond fendu DIN 981 de Chine de Wanluo résout les problèmes mécaniques courants tels que le déplacement de l'extrémité de l'arbre, le jeu des roulements et le faux-rond axial pendant le fonctionnement de l'équipement, obtenant des effets de limitation fixe et anti-desserrage de haute précision pour les pièces d'arbre en rotation. Il s'agit d'une fixation de précision essentielle pour les machines de transmission, les assemblages de roulements et les systèmes de broche automatisés.

Conception structurelle des fentes et stabilité mécanique

L'écrou rond à fente DIN 981 adopte une structure intégrale circulaire solide avec des fentes ouvertes symétriques fraisées avec précision sur la circonférence extérieure. La structure fendue unique permet un verrouillage et un desserrage directs via des clés à crochet spéciales, permettant un réglage précis de la force de pré-serrage lors de l'assemblage de l'arbre. Le corps fileté en cercle complet fournit une contrainte axiale uniforme, éliminant efficacement la pression excentrique et garantissant la concentricité des pièces de l'arbre après le verrouillage. Traité par tournage de précision et roulage de filetage, le filetage interne présente une précision d'adaptation élevée et des performances de vissage fluides. Le matériau en acier inoxydable de qualité supérieure offre une résistance à l'usure et une stabilité structurelle exceptionnelles, maintenant une précision de verrouillage précise à long terme pendant la rotation à grande vitesse et le fonctionnement cyclique des arbres mécaniques.

Paramètre du produit

Élément de paramètre	Spécification détaillée
Nom du produit	Écrou rond en acier inoxydable, écrou rond fendu DIN 981
Norme exécutive	DIN 981, norme de fixation de précision ISO, écrous d'arbre personnalisés non standard
Matériel disponible	Acier inoxydable 304, 316L ; Acier allié anticorrosion à haute résistance personnalisé
Gamme de tailles	Spécifications complètes de l'arbre standard M10-M60, diamètre extérieur et épaisseur personnalisés
Caractéristique structurelle	Corps d'écrou circulaire + fentes de verrouillage symétriques, structure de limite d'arbre professionnelle
Traitement de surface	Polissage et passivation de précision, surface lisse sans bavures, antirouille et résistant à l'usure
Propriétés mécaniques	Concentricité élevée, force de pré-serrage stable, anti-usure et anti-desserrage pour une rotation à long terme
Méthode d'emballage	Emballage anti-collision de précision + carton d'exportation, emballage de palettes pour les commandes en gros
Service d'approvisionnement	Fourniture de pièces de précision ponctuelle, personnalisation non standard, correspondance de fixations à guichet unique

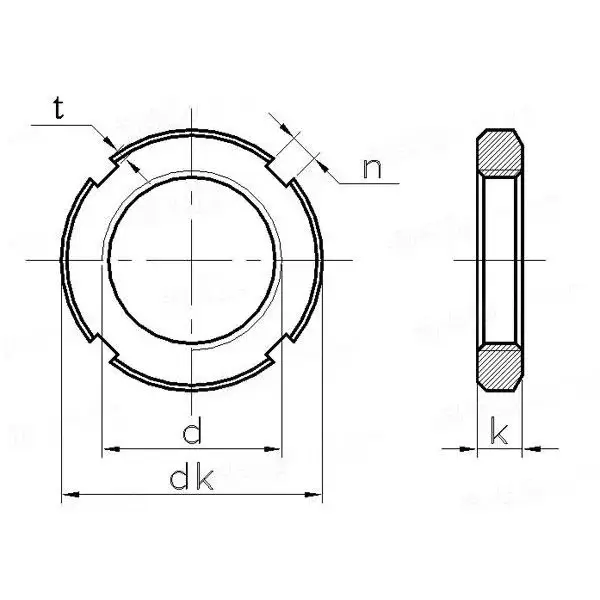

Din 981 Slotted Round Nut

Filetage de vis d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Pas	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	maximum	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	min	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	maximum	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	min	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Taille nominale	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	maximum	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	min	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	maximum	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	min	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
par unité ≈ kg		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Fonctions de base et avantages des applications mécaniques

1. La structure de verrouillage d'arbre circulaire professionnelle s'adapte parfaitement aux broches mécaniques, aux bagues intérieures de roulement et aux arbres filetés, obtenant une limite axiale précise et empêchant efficacement le déplacement des composants pendant la rotation à grande vitesse.

2. La conception de la fente de verrouillage latérale réservée prend en charge la force de pré-serrage réglable via des outils de crochet professionnels, réalisant un calibrage fin du jeu d'assemblage, ce qui est irremplaçable pour un débogage mécanique de précision par rapport aux écrous ordinaires.

3. La structure de contrainte uniforme sur tout le cercle évite les écarts de pression locaux, protégeant la précision et la rondeur de la surface de l'arbre, garantissant une précision de rotation stable et une faible gigue de l'équipement de transmission.

4. Le matériau en acier inoxydable à haute densité présente une excellente résistance à l'usure et à la fatigue, s'adaptant au fonctionnement à grande vitesse à long terme et aux conditions de travail à charge alternée, réduisant ainsi le taux de défaillance mécanique causé par des pièces d'arbre desserrées.

5. Un contrôle strict de tolérance dimensionnelle garantit une correspondance de haute précision avec les pièces d'arbre standard, largement utilisées dans les machines-outils de précision, les équipements de transmission, les machines hydrauliques et les systèmes d'assemblage de roulements.

Din 981 Slotted Round Nut

Norme de test de performance réelle du produit

Tous nos écrous ronds à fente DIN 981 standard et personnalisés passeront les tests de performances universels en usine suivants avant la livraison :

✅ Test de composition des matériaux : Détectez la teneur en matériaux métalliques pour répondre aux normes relatives aux matériaux en acier au carbone, en acier allié et en acier inoxydable.

✅ Test de tolérance dimensionnelle : vérifiez la taille, les spécifications du filetage et la tolérance d'assemblage pour garantir un ajustement parfait.

✅ Test de charge mécanique : Test de traction, test de charge de rupture, test de pression statique et de résistance aux chocs (Test de base pour toutes les pièces de levage et de fixation)

✅ Test Anti-Corrosion de Surface : Test au brouillard salin, détection de résistance à la rouille pour les produits galvanisés et passivés

✅ Test de résistance à la fatigue : test de charge alternative à long terme pour le matériel industriel à usage répété

Nous pouvons fournir des rapports de tests formels en usine et prendre en charge les tests d'institutions tierces désignées selon les exigences du client.
