Axe de chape pour connexion mécanique

Cette goupille de chape pour connexion mécanique, vendue directement par Wanluo Factory, est un composant de connexion mobile cylindrique standard industriel. Il est principalement utilisé pour les scénarios d'assemblage dynamique impliquant des charnières mécaniques, des joints rotatifs et des structures mobiles flexibles de bielles. Contrairement aux broches fixes du marché qui ne sont utilisées que pour un positionnement statique précis, ce produit est conçu avec une connexion mobile dynamique comme objectif principal, spécifiquement adapté à diverses articulations mécaniques qui nécessitent une rotation alternative, un balancement angulaire et une ouverture et une fermeture flexibles.

Envoyer une demande

Product Description

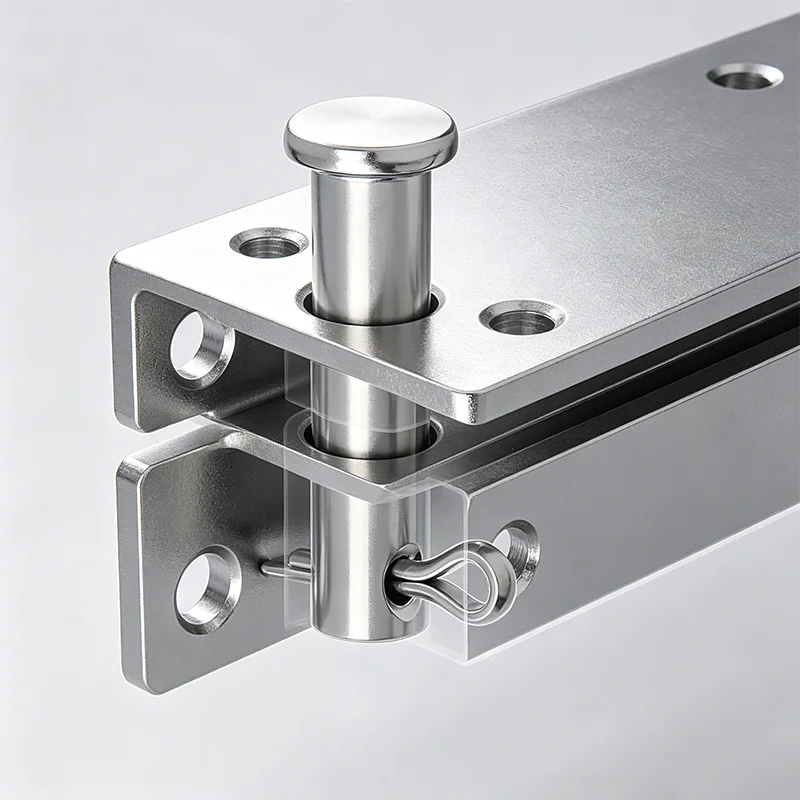

Lorsque Wanluo Factory fabrique des axes de chape pour les connexions mécaniques, elle adopte une structure intégrée de tête plate et de trou traversant à l'extrémité arrière. Combiné avec une goupille fendue, il peut réaliser un double verrouillage. L'assemblage est simple, la rotation est douce et peut empêcher le desserrage et le déplacement lors du mouvement continu de l'équipement. Il est largement applicable à l'assemblage standardisé de structures de transmission mécanique, de composants de châssis de véhicule, d'équipements hydrauliques et de divers composants mobiles.

Arguments de vente différentiels

1. Se concentre sur la connexion dynamique des activités, adaptée aux conditions de travail dynamiques plutôt qu'au positionnement statique.

2. Limite de tête plate et verrouillage du trou de queue, offrant une double protection antidérapante pour une plus grande sécurité.

3. Compatible avec la structure de la fourche, offrant une plus grande adaptabilité et une tolérance d'assemblage plus élevée.

4. structure simple et durable, avec une usure à long terme moindre.

5. Extrêmement polyvalent, adapté au remplacement standardisé de divers équipements industriels.

Caractéristiques structurelles et technologie de fabrication

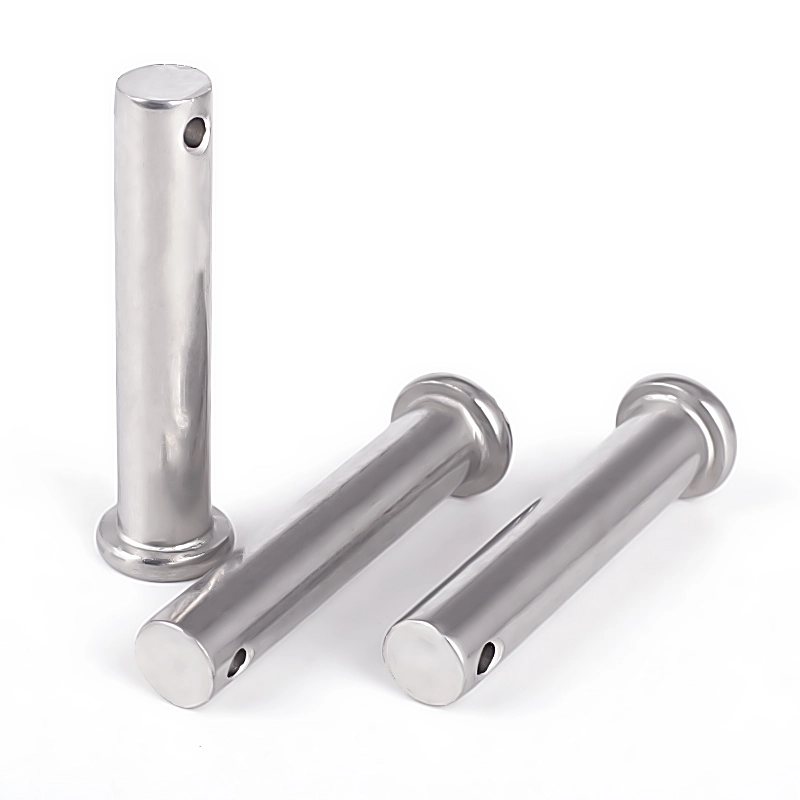

Goupille de chape pour connexion mécanique, procédé de frappe à froid de précision monobloc et de formage par meulage sans centre, composé d'une tête de limite ronde plate, d'un corps de goupille cylindrique solide et lisse et d'un trou de goupille de queue réservé. La tête plate épaissie offre une limitation de surface stable, évitant que le corps de la broche ne s'enfonce dans le trou de montage et garantissant une planéité d'assemblage constante. Le corps de broche solide intégré présente une rigidité structurelle élevée et une finition de surface lisse, réduisant la résistance au frottement lors de la rotation des composants et garantissant un mouvement mécanique flexible et sans obstruction. Le trou de queue positionné avec précision a une ouverture uniforme et une paroi intérieure lisse, parfaitement adaptée aux goupilles fendues standard pour former un système de verrouillage de sécurité complet. Fabriqués à partir d'acier au carbone, d'acier allié et d'acier inoxydable de haute qualité, tous les produits subissent une finition fine, un ébavurage et un traitement anticorrosion standardisé. Un contrôle strict de la tolérance dimensionnelle garantit un ajustement sans gigue avec les trous de charnière standard, avec une résistance au cisaillement stable et une résistance à la fatigue due au mouvement à long terme, s'adaptant aux conditions de travail fréquentes des assemblages mobiles.

Paramètre du produit

Élément de paramètre	Spécification détaillée
Nom du produit	Axe de chape, axe de chape à tête plate, axe de charnière de type trou, axe cylindrique de connexion mobile
Norme exécutive	DIN11023, norme ISO, norme GB, norme ANSI, tailles personnalisées non standard
Matériel disponible	Acier au carbone 45#, acier allié 40Cr, acier inoxydable 304/316
Gamme de tailles	Diamètre 2 mm-30 mm, longueur 6 mm-350 mm, tailles standard complètes, position et longueur du trou d'épingle personnalisées
Type de structure	Tête de limite plate, corps cylindrique solide, structure de verrouillage de sécurité avec trou de goupille arrière
Technologie de traitement	Frappe à froid de précision, meulage sans centre, perçage de précision, durcissement et finition de surface
Pièce applicable	Charnières mécaniques, supports de chape, bielles, châssis de véhicule, joints mobiles hydrauliques, pièces de machines d'ingénierie
Traitement de surface	Galvanisation (blanc/couleur/noir), durcissement à l'oxyde noir, passivation, polissage de l'acier inoxydable
Propriétés mécaniques	Résistance élevée au cisaillement, rotation douce, limite anti-enfoncement, anti-chute sûre, résistance à la fatigue pour les mouvements fréquents
Méthode d'emballage	Boîte intérieure antirouille + carton d'exportation, emballage résistant à l'humidité et aux chocs, emballage sur palette pour les commandes en gros
Service d'approvisionnement	Fourniture standard ponctuelle, personnalisation non standard, fourniture de support unique avec broches fendues

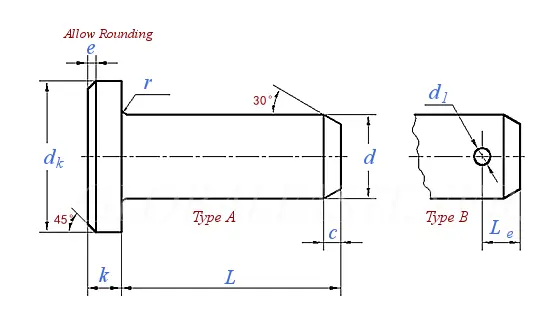

Clevis Pin For Mechanical Connection

Diamètre nominal d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=taille nominale (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=taille nominale (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=taille nominale (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maximum	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maximum	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Taille nominale (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maximum	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Avantages principaux et applications industrielles

1. La structure de limitation à tête plate professionnelle empêche efficacement le corps de la broche de couler et de se déplacer pendant la rotation à grande vitesse et le mouvement alternatif, maintenant une position d'assemblage stable des pièces mobiles et évitant la gigue mécanique et la déviation de connexion.

2. Conception assortie de verrouillage du trou de queue, parfaitement compatible avec les broches fendues standard. La combinaison de l'axe de chape et de la goupille fendue forme une double protection de sécurité, résolvant complètement le risque de chute du corps de l'axe provoqué par des vibrations mécaniques à long terme et une charge d'impact.

3. Le corps de broche cylindrique ultra-lisse minimise la friction d'assemblage, assurant une rotation flexible et stable des joints de charnière et des pièces de connexion mobiles. Il a une excellente résistance à la fatigue de mouvement, pas facile à coincer ou à porter après un fonctionnement fréquent à long terme.

4. Haute résistance structurelle et forte résistance au cisaillement. Le processus de formage intégral solide permet au corps de la broche de supporter une charge et une tension latérales importantes, s'adaptant ainsi aux scénarios de connexion mobiles robustes des machines d'ingénierie et des équipements automobiles.

5. L'axe de chape pour connexion mécanique a une large gamme d'applications avec des options de matériaux diversifiées, largement utilisées dans les systèmes de châssis d'automobile, les machines agricoles, les équipements hydrauliques, les installations ferroviaires, les équipements d'automatisation et divers domaines de connexion mobile à charnière mécanique.

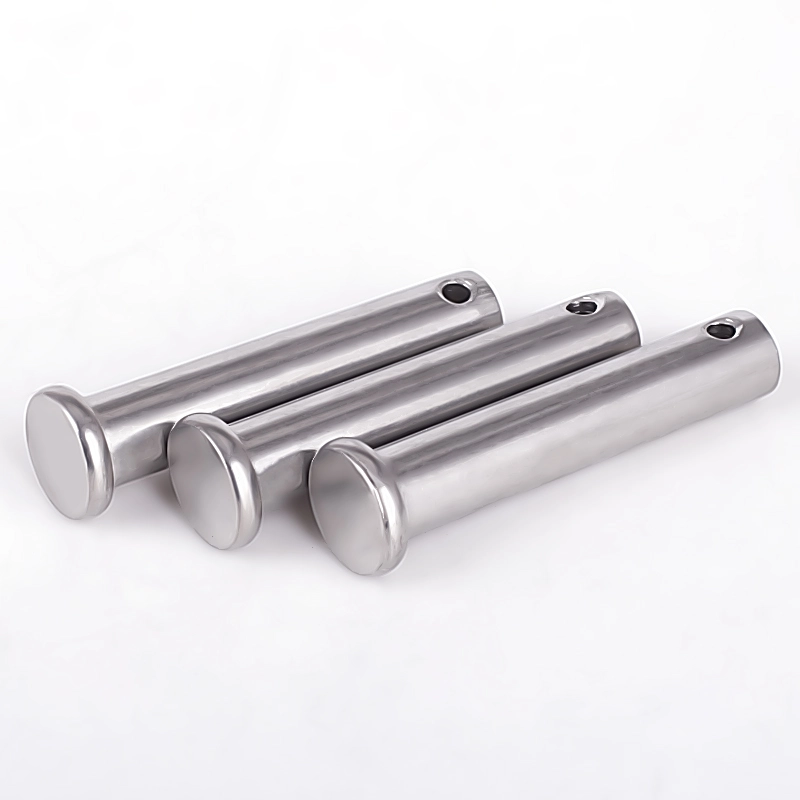

Clevis Pin For Mechanical Connection

Scénarios d'application réels sur site

Nos fixations et quincaillerie métallique sur mesure sont largement utilisées dans des scénarios industriels universels mondiaux, s'adaptant pleinement aux conditions de travail complexes :

1. Assemblage d’équipements mécaniques industriels et connexion fixe

2. Ingénierie de la construction et fixation de la structure du bâtiment

3. Levage et fixation de tension d'ingénierie portuaire, maritime et offshore

4. Installation de nouveaux équipements d'énergie, d'automatisation et de systèmes de canalisations

5. Environnement de travail extérieur difficile à haute corrosion, humide et à forte charge

6. Distribution mondiale du commerce de gros et du marché local du matériel
