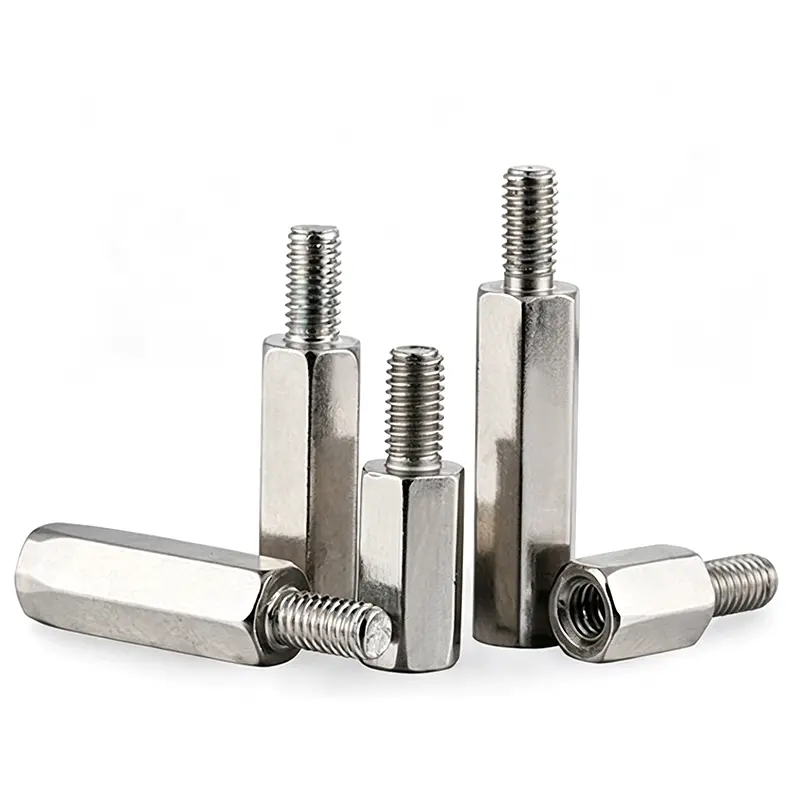

Entretoise hexagonale à une extrémité

Les entretoises hexagonales à une extrémité, également connues sous le nom d'entretoises hexagonales mâle-femelle à alésage unique, sont des fixations d'isolation filetées professionnelles dédiées au support d'espacement des équipements électroniques et au montage fixe. Dotée d'un profil extérieur hexagonal standard pour un verrouillage facile de l'outil et un réglage du couple, cette entretoise adopte une structure filetée classique à une extrémité : une extrémité est un filetage mâle externe pour une installation de verrouillage fixe, et l'intérieur est entièrement traversant avec un filetage femelle pour un assemblage de vis correspondant. Il contrôle avec précision l'écart d'assemblage entre les PCB, les circuits imprimés, les tableaux de bord et les coques d'équipement, réalisant une isolation stable, un support et une intégration de fixation. Traité à partir de matériaux métalliques à haute rigidité, il présente une tolérance de filetage précise, de fortes performances anti-vibrations et une excellente résistance à la corrosion. Il s'agit de la fixation standard adaptée à l'assemblage de précision d'armoires électroniques, d'instruments intelligents, de châssis de réseau et d'équipements de contrôle industriel.

Envoyer une demande

Product Description

Paramètre du produit

Élément de paramètre	Spécification détaillée
Nom du produit	Entretoise hexagonale à une extrémité, entretoise d'isolation hexagonale mâle-femelle, entretoise filetée hexagonale à un alésage, pilier de montage hexagonal sur PCB
Norme exécutive	Spécifications métriques générales des fixations, prend en charge la production de dessins personnalisés
Matériel disponible	Acier inoxydable 304, acier inoxydable 316, acier au carbone nickelé
Spécification du fil	Filetage métrique M2, M2.5, M3, M4, M5, M6, M8
Longueur efficace	6 mm-100 mm, longueur non standard personnalisable
Caractéristique structurelle	Corps extérieur hexagonal, filetage mâle à une extrémité, trou fileté femelle interne simple passage
Traitement de surface	Polissage naturel de l'acier inoxydable, nickelage, zingage
Performances de base	Dimension d'espacement précise, serrage facile au couple, rigidité structurelle élevée, anti-vibration, résistance à la corrosion
Outils de correspondance	Clé à fourche, clé à douille
Scénarios d'application	Montage sur PCB, armoire électrique, boîtier d'instruments, châssis réseau, boîtier de commande industriel, assemblage d'équipements électroniques
Service personnalisé	Largeur hexagonale personnalisée, longueur du filetage mâle, profondeur du filetage intérieur, finition de surface spéciale, service de marquage laser

Inspection des matériaux et des matières premières

Les barres métalliques solides sont strictement inspectées dès leur réception. Une vérification de la composition chimique et un test d'échantillonnage de dureté sont effectués pour chaque lot. L’inspection de surface élimine le matériau brut présentant des fissures, des rayures et des inclusions. Les certificats d'essais de matériaux sont conservés pour la traçabilité des lots. Les matières premières impures sont rejetées pour éviter le grippage des filetages, les écarts dimensionnels et une résistance mécanique insuffisante pendant l'usinage.

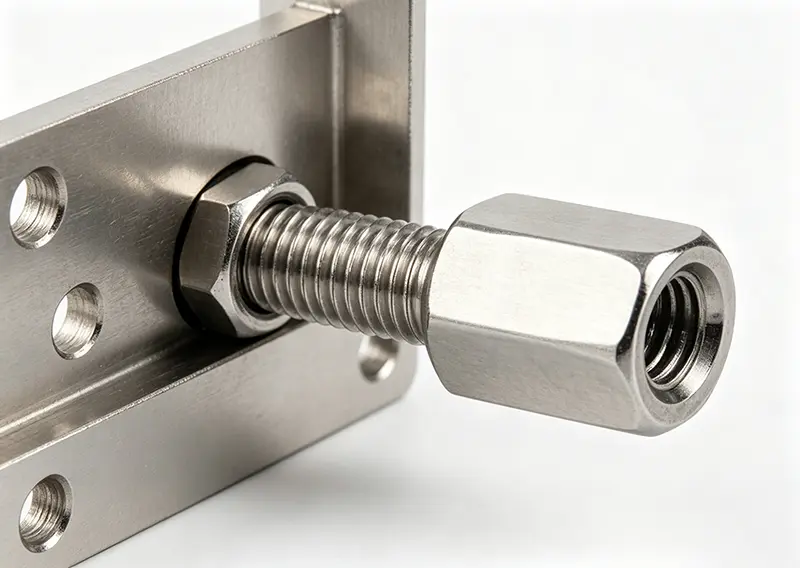

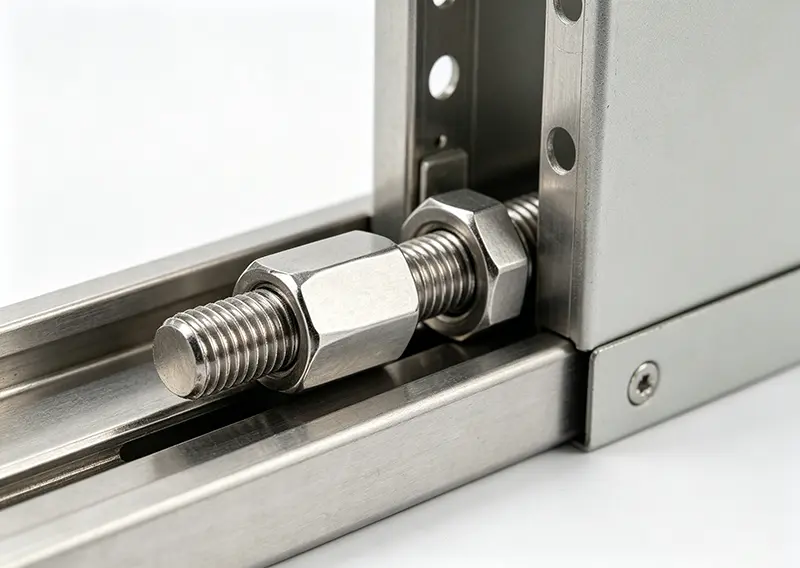

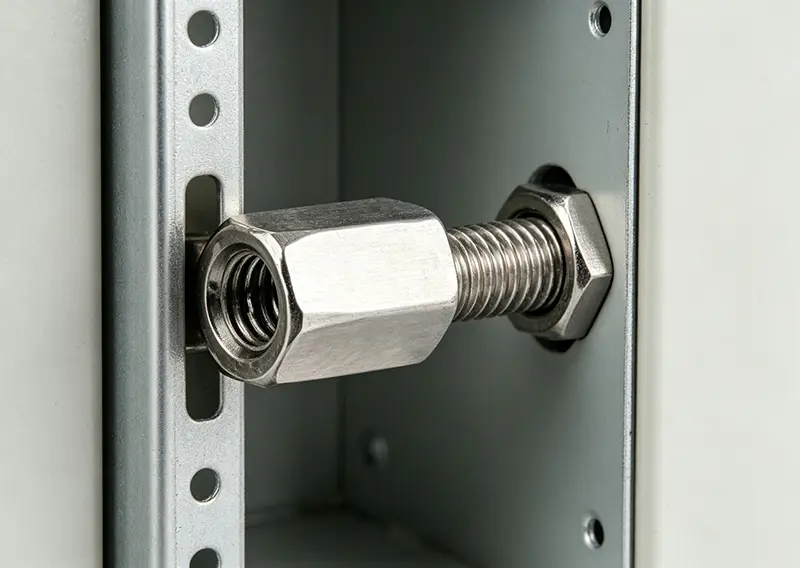

Single End Hex Standoff

Contrôle qualité et flux de production

Flux de travail de production : coupe de barres pleines → mise en forme hexagonale → laminage de filetage mâle → taraudage de trous internes → ébavurage → finition de surface → inspection de la jauge de filetage → mesure des dimensions → inspection de l'apparence visuelle → emballage.

Les jauges de filetage Go-no-go vérifient les filetages externes et internes avec un échantillonnage à 100 %. Les versions en acier au carbone plaqué sont soumises à des tests périodiques d'échantillonnage au brouillard salin. Les pièces présentant des bavures, des filetages incomplets ou des dimensions hors tolérances seront éliminées avant livraison.

Évitement des pannes et analyse des utilisations abusives courantes

N'appliquez pas de couple excessif lors de l'installation, sinon un dénudage du filetage ou une déformation du corps hexagonal pourrait se produire. Assortissez-le aux vis d'accouplement de taille métrique correspondantes ; mélanger des accessoires à filetage grossier et à filetage fin entraînera une défaillance de l'assemblage. Pour les environnements côtiers à forte embruns salins, sélectionnez la qualité de l'acier inoxydable 316 au lieu des variantes plaquées en acier au carbone. Évitez de l'utiliser pour des scénarios de roulements structurels à charges lourdes ; ce produit est conçu pour l'assemblage d'espacement d'équipements électroniques plutôt que pour une connexion porteuse robuste.

Description de la commande et de la personnalisation

Les tailles standards sont conservées en stock pour une livraison rapide. Les longueurs non standard, la profondeur de filetage spéciale et la personnalisation OEM des dimensions hexagonales spéciales sont prises en charge. Des rapports d’essais de matériaux et des rapports d’essais anticorrosion peuvent être fournis sur demande. Les options d'emballage comprennent des sacs en plastique intérieurs, des cartons d'exportation et des emballages sur palettes pour les commandes groupées. Un échantillon est disponible pour la vérification préalable au projet du client.
